黑屏操作软件介绍

1. 报警优化方案

◆ 基于 EEMUA 191 Edition 3, ISA-18.2-2016 , GB_T 41261-2022规范。

    ◆ 每个操作站每天发出的报警最有可能接受的目标值是144次/每天，可管理的最大值288次/每天。

    ◆ 每个操作站每小时发出的报警最有可能接受的目标值是6次/每小时(平均)，可管理的最大值12次/每小时(平均)。

    ◆ 每个操作站每十分钟发出的报警最有可能接受的目标值是1次/每十分钟(平均)，可管理的最大值2次/每十分钟(平均)。

◆ 报警优先级分布：

  ◆ 3 个优先级: ~80%低, ~15%中, ~5%高,

  ◆ 或4个优先级: ~80%低, ~15%中, ~5%高, ~< 1%最高

  ◆ 排除在计算之外的其他特殊用途的优先级(例如：系统诊断报警)

  ◆ 前10个最频繁报警占整体报警负荷的百分比：最大5%

1. 报警优化方案 - 四类报警

   反复报警 (Chattering Alarm)：以每分钟产生并消失3次以上报警作为分析标准。反复报警会对操作人员造成干扰，分散他们的注意力。

   瞬闪报警 (Fleeting Alarm)：以报警发生后在10秒钟内消失作为分析标准。

   重复报警 (Duplicate Alarm)：分为静态重复报警和动态重复报警，以一个报警和另外报警总是同时出现、同时消失 (±1秒内)作为分析标准。当报警的设计不合理时，会出现重复报警。重复报警对生产的报警提示重复化，过多的重复报警分散了操作员注意力，浪费系统的资源。

   僵尸报警 (Stale Alarms)：以报警发生后连续24小时处于报警状态作为分析标准。僵尸报警不会为操作员提供任何有价值的信息。它们会使报警显得杂乱无章，并干扰操作员检测和响应新的有意义的报警。

1. 报警优化方案 — 报警消减方案

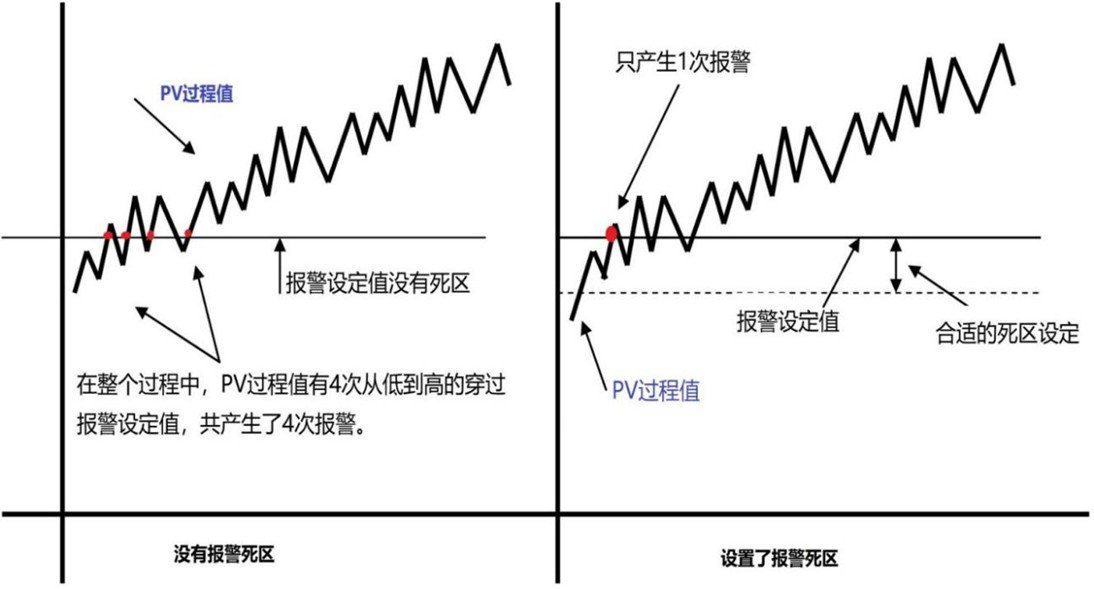

  报警死区设置：

DCS中的死区设置大部分采用了默认值2%，没有针对特定的位号进行死区的设置，报警发生后当过程值恢复正常时仍在死区范围内，报警不能恢复。需要设置合理的报警死区。

每一个模拟量点都应该设置死区，否则就会发生反复报警。

设置报警延时：

   反复报警或者瞬闪报警，可考虑使用设置延迟时间来达到报警消减的目的。当报警条件满足时，报警信号不会立即发出，而需等待设定的时间段后才会激活，若报警在设定的时间内恢复，则不触发报警信号。这种延迟机制允许系统在报警前有一定时间窗口来稳定或自我纠正，减少误报的可能性。

通常针对“LOW”级别报警中使用报警延时，对于“HIGH”或“MEDIUM”级别报警，应根据具体情况评估其适用性。

PV值滤波：

   PV值滤波一般可用于模拟量位号，以减少信号中的噪声；PV值滤波多用于回路控制。

静态重复报警：

 信号通过传感器接入系统后可传递至不同的模块，报警通常应放置在处理PV值的终端。报警在AI输入模块和PID控制模块同时组态，报警应设置在PID控制模块，操作工通过PID模块进行操作，是组态报警设置的最佳位置。

动态重复报警：

 指的是由于信号的传递和处理逻辑，导致同一报警条件在不同时间点或不同模块中被多次触发。动态重复报警不仅分散了操作人员的注意力，还可能导致对报警响应的延迟。

a. 应确保报警设置在信号处理的最终环节，即在操作工直接交互的控制模块中进行。

b. 对报警逻辑进行细致的审查和调整，避免在信号传递过程中不必要的报警触发。

c. 实施报警抑制策略，在一定时间窗口内只允许同一报警触发一次。

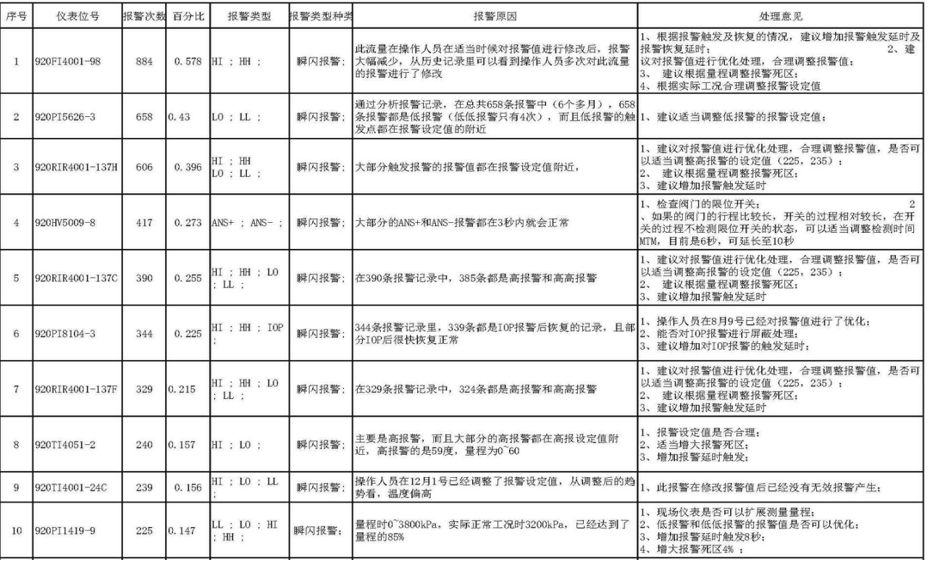

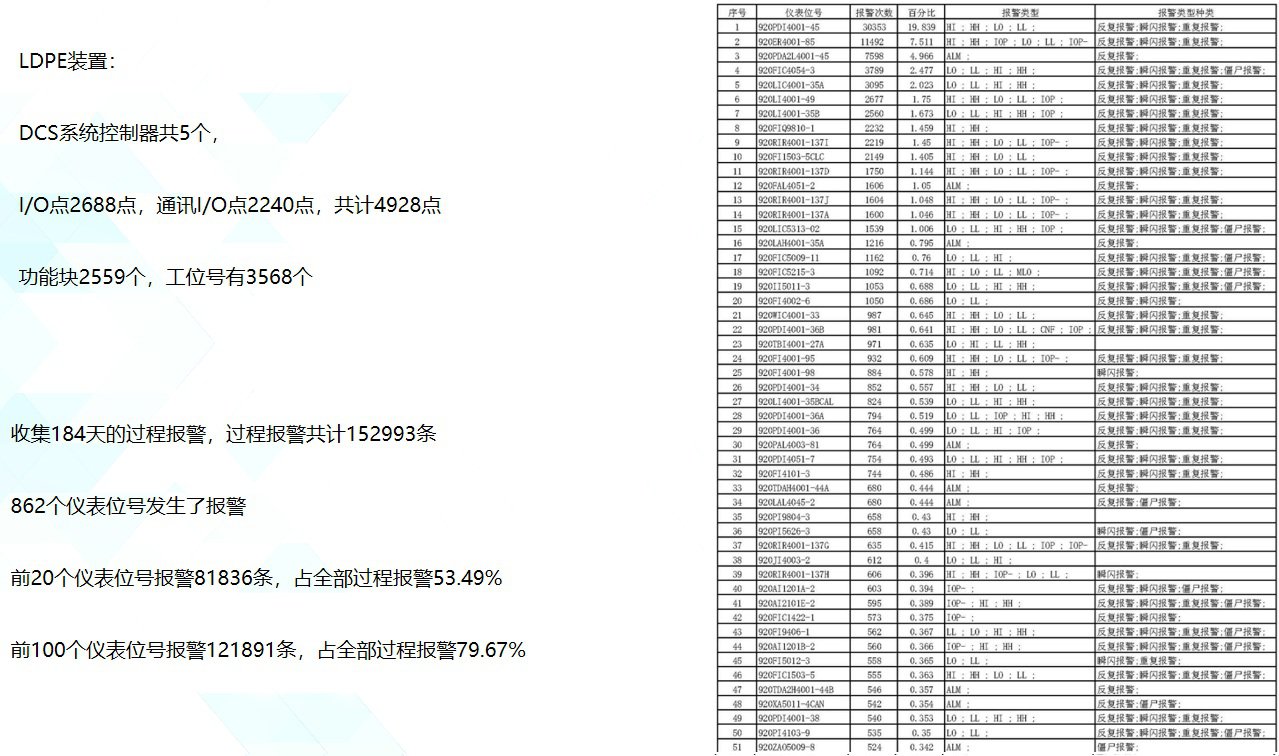

1. 报警优化 — LDPE装置分析

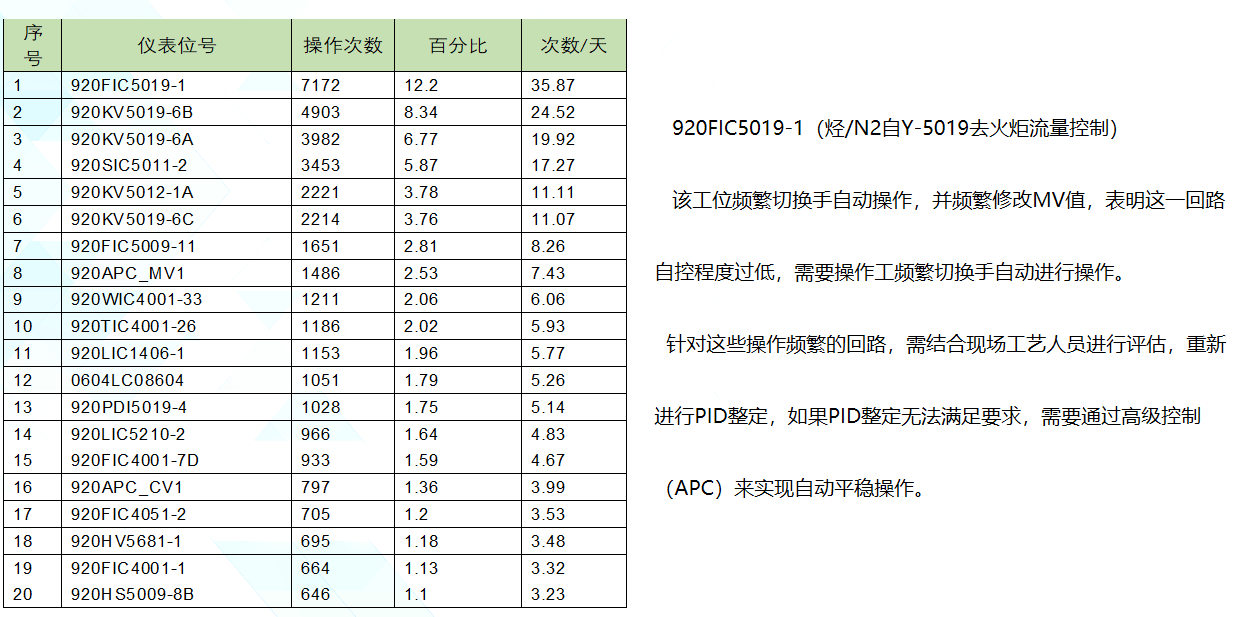

     LDPE (低密)装置200天的操作信息进行了统计和分析；

     操作信息共计75512条，前20名工位共计45506条操作，占比60%。

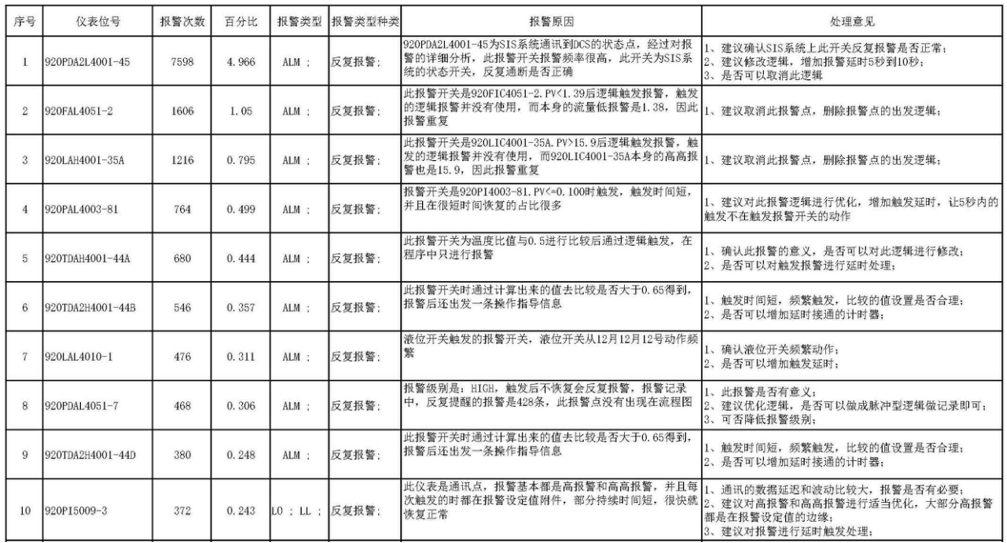

 反复报警 (Chattering Alarm)

瞬闪报警 (Fleeting Alarm)

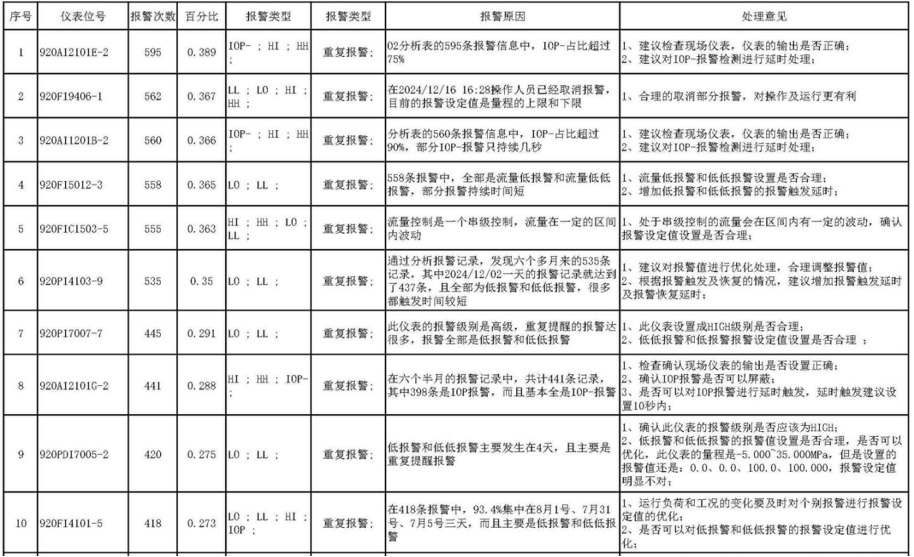

重复报警 (Duplicate Alarm)

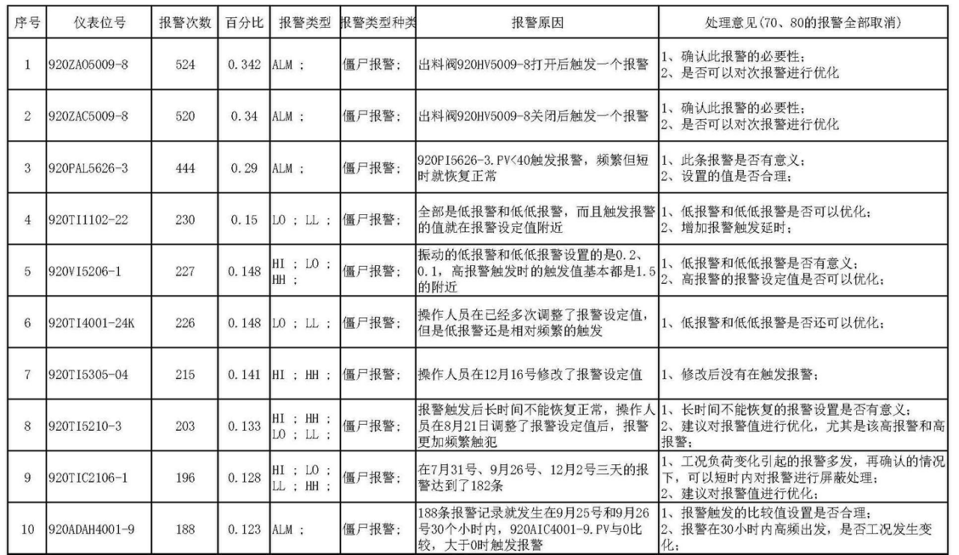

僵尸报警 (Stale Alarms)

2. 黑屏软件

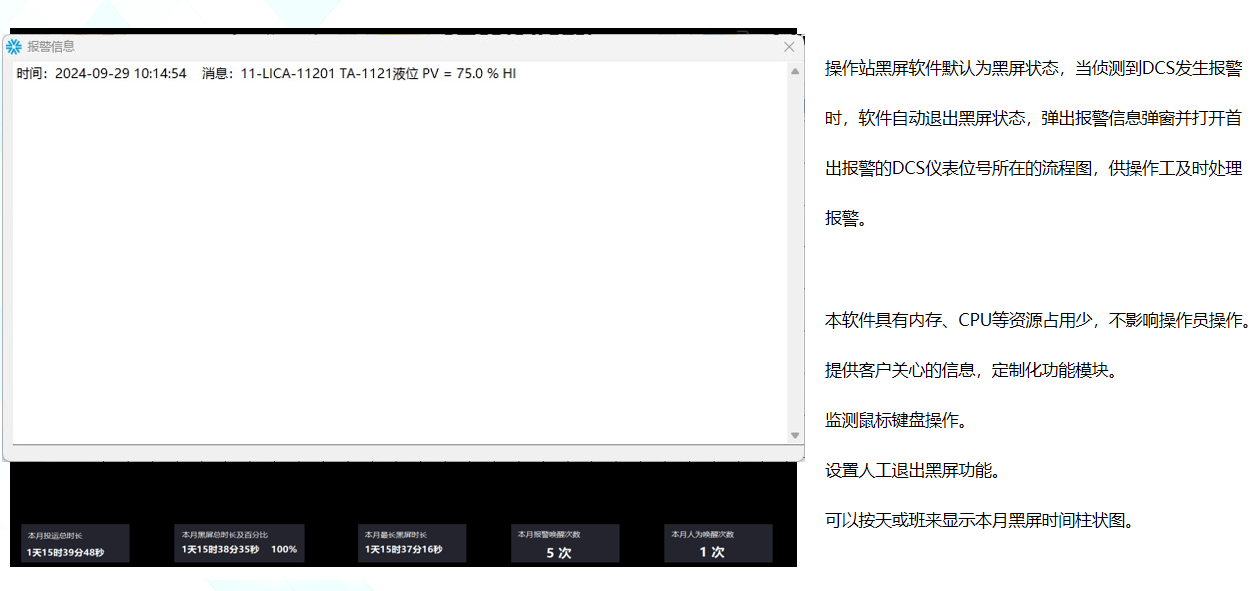

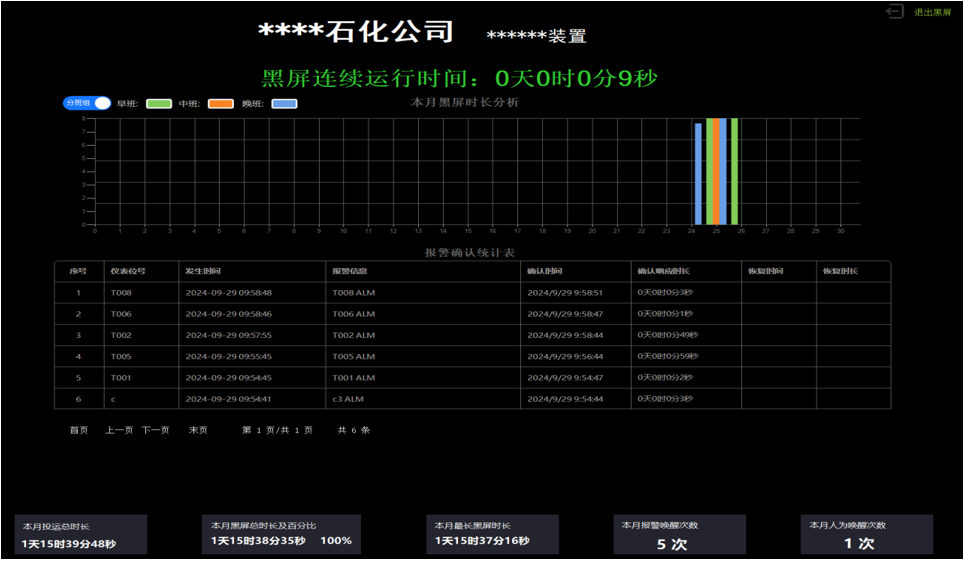

  操作站黑屏状态

    当控制系统没有报警，生产状态平稳，操作站就进入黑屏状态。

2. 黑屏软件— 功能说明

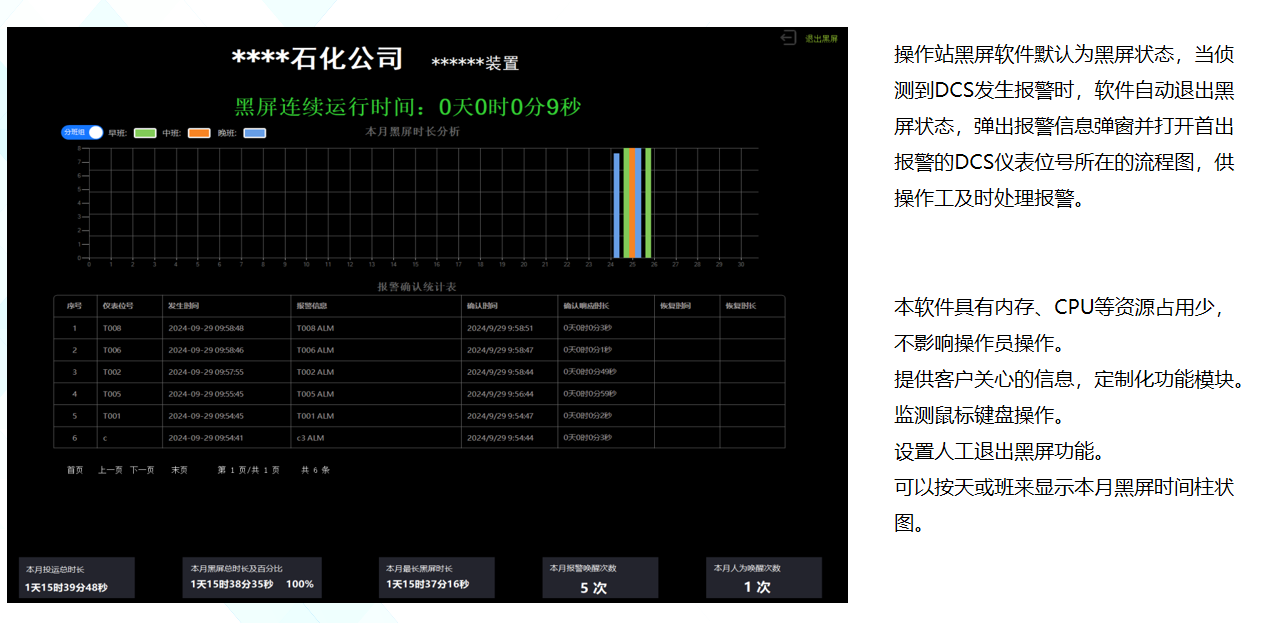

    操作站黑屏状态

      当控制系统没有报警，生产状态平稳，操作站就进入黑屏状态。

2. 黑屏软件— 软件概述

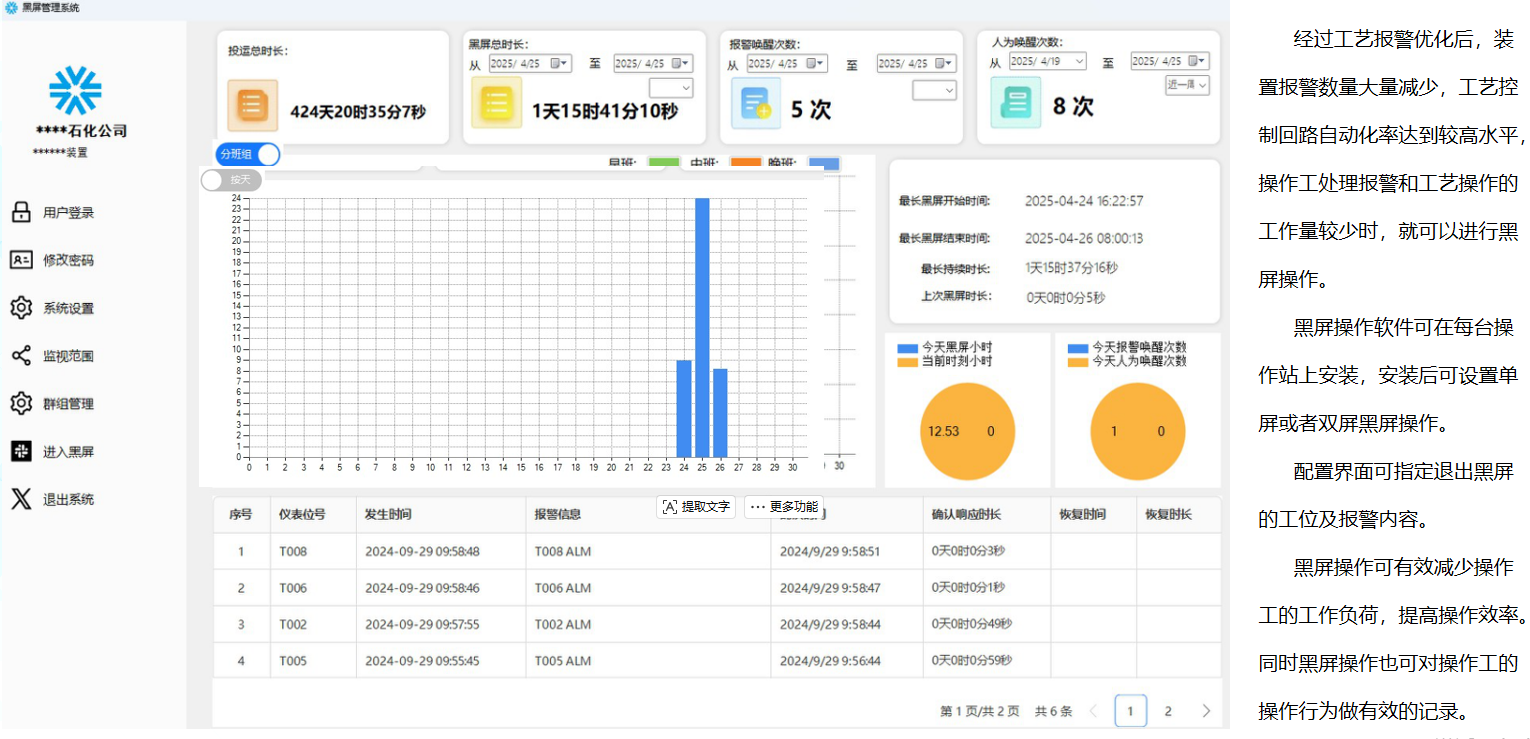

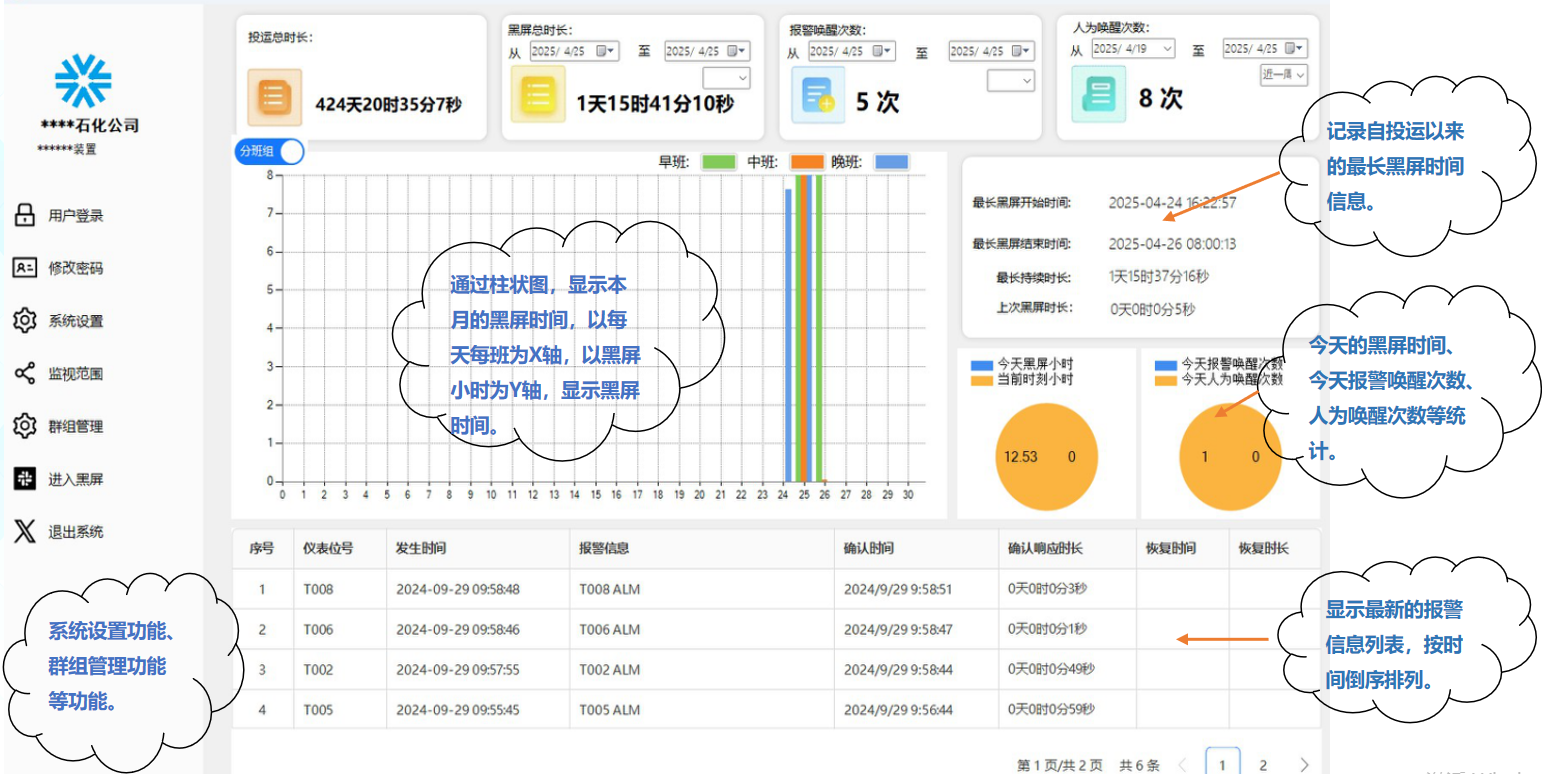

  黑屏管理界面

2. 黑屏软件— 功能说明

黑屏操作

黑屏管理界面功能

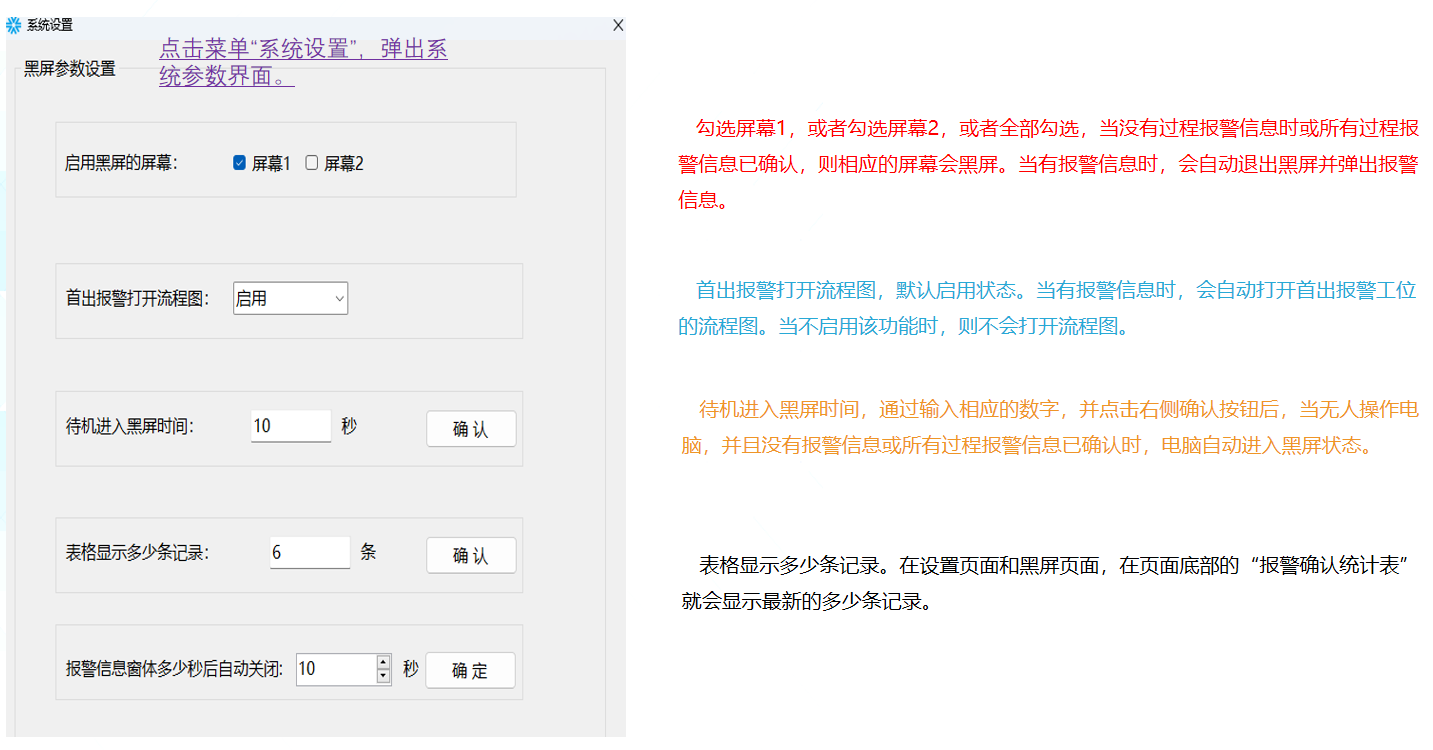

系统设置

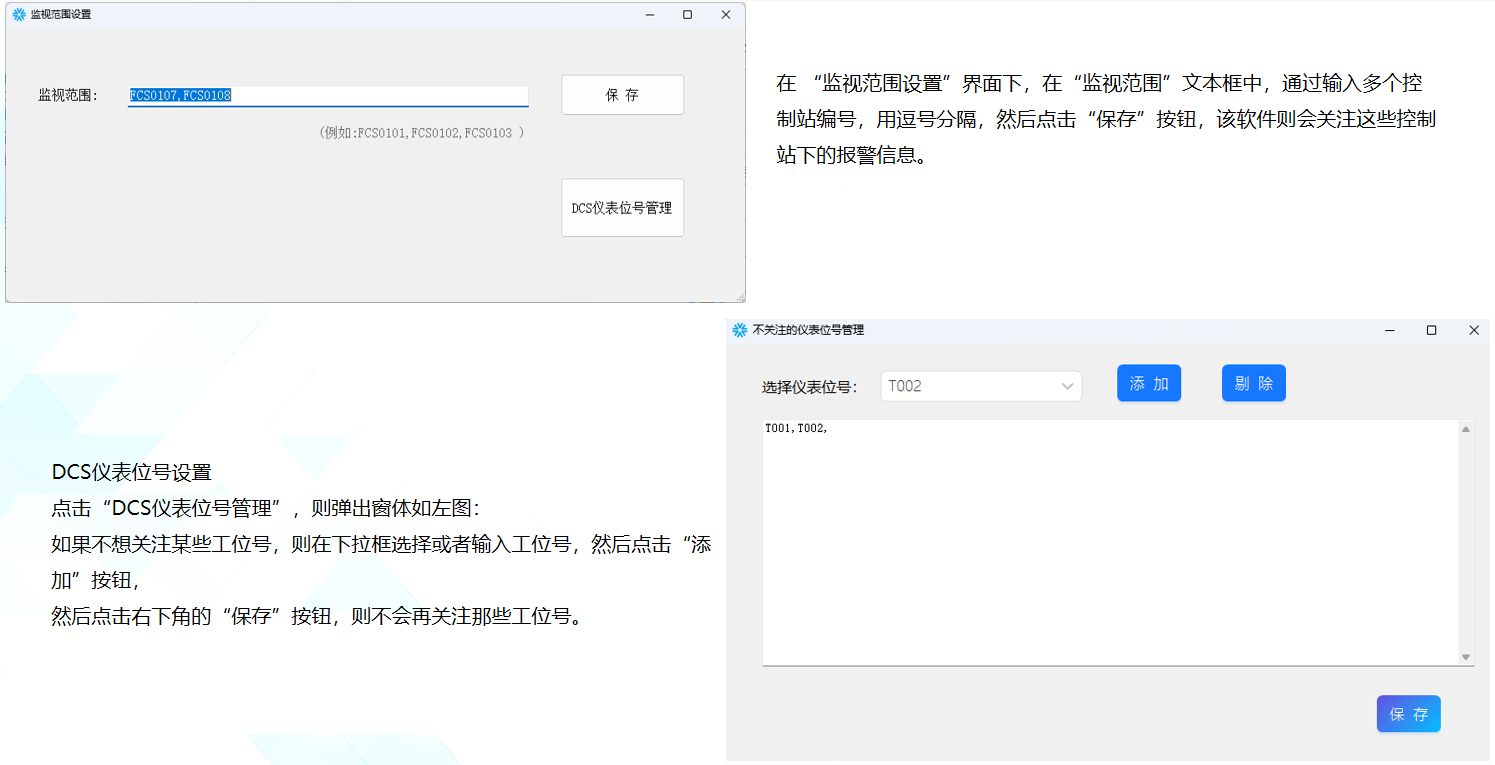

监视范围设置

服务器端软件

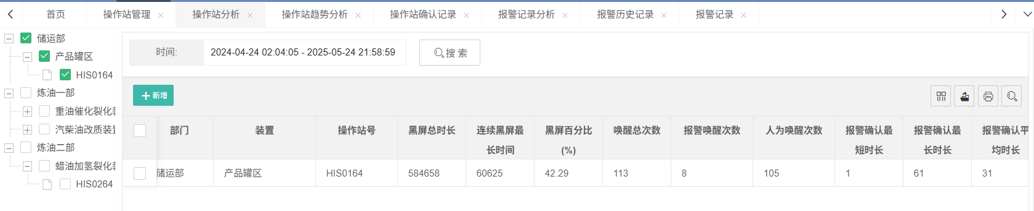

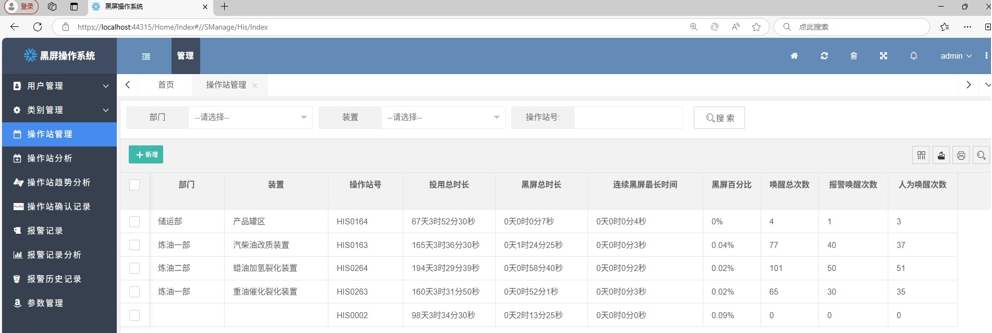

                   服务器端有操作站管理：对各个操作站的运行情况进行汇总，在此可以进行筛选和比对分析。

                   操作站分析：可以筛选查看指定一些操作站的运行情况进行汇总，比对分析。

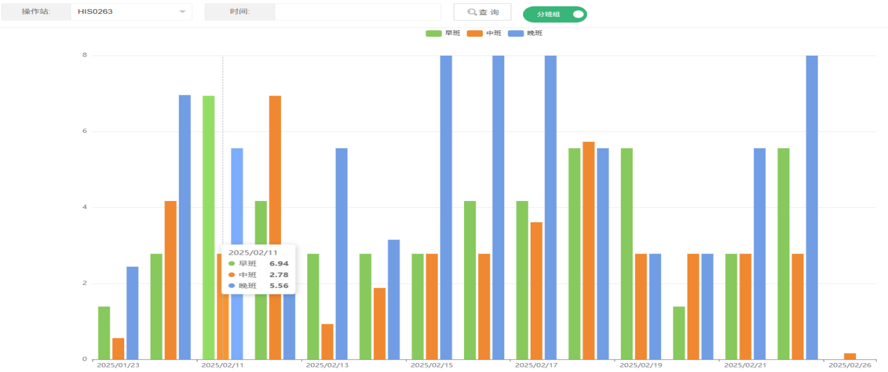

                   操作站趋势分析：通过柱状图直观查看各个操作站每天的运行状态。

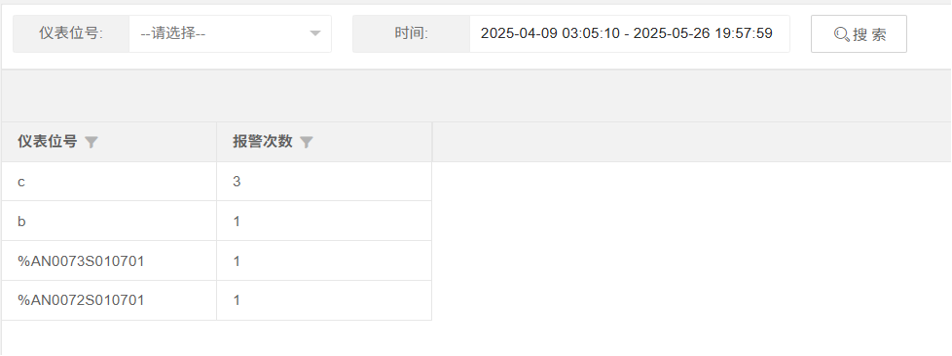

                   报警记录分析：查询指定时间段内都有哪些仪表位号报警，报警次数排序。用于分析处理。

服务器端软件
